인디자인으로 스케치북 만들기



앨범 만들 때 자주 사용하는 기법 중 하나가 스케치북 효과입니다. 구멍을 천공하여 분리된 종이 형태의 디자인으로 이 또한 패스파인더를 사용하며 그림자 효과, 불투명도를 조정하여 사진틀을 만들고 그 속에 사진을 삽입하면 앨범의 한 페이지로 사용할 수 있습니다. 개체를 만들어 합하고 평면을 가공하여 스케치북의 구멍처럼 보이도록 만들어 디테일한 선 처리까지 마무리 짓는 방법에 대하여 알아보겠습니다.

[ 계층적 배치를 이용한 스케치북 만들기 예제 ]





1. 새 문서에 사각형 프레임 그리기

1. ❶ [새 문서]를 만들어 ❷ 두 페이지를 [추가]합니다.



2. ❶ [사각형 프레임 도구]로 ❷ 스프레드의 좌 상단 도련 끝부터 ❸ 우하단 도련 끝까지 드래그하여 ❹ [사각형 프레임]을 그린 다음 ❺ 짙은 갈색으로 지정하고 ❻ [개체] > [잠금] ([Ctrl]+L)을 실행합니다.

짙은 갈색 : #7b7473



3. ❶ [사각형 프레임 도구]로 ❷ 아래의 그림과 같이 [페이지 하단 여백]까지 [사각형 프레임]을 하나 더 그리고 ❸ [칠 색]을 흰색으로 지정합니다.



2. 스케치북 천공하기

1. ❶ [Alt]+마우스 휠을 밀어 문서를 편집하기 좋게 확대한 후 ❷ [사각형 프레임 도구]로 ❸ 상단 모서리 부근에 ❹ 폭 3mm, 높이 2mm의 [사각형 프레임]을 그립니다.

적당한 크기로 그린 후 [선택 도구]로 정확하게 조정하는 것이 좋습니다.



2. ❶ 생성한 [사각형 프레임]을 구분하기 쉽도록 파란색을 칠하고 ❷ 이번에는 원을 그려 넣기 위해 ❸ [사각형 프레임 도구] 아이콘을 길게 눌러 ❹ [타원 프레임 도구]를 선택합니다.



3. ❶ [타원 프레임 도구]로 ❷ [Shift]+[Alt]+드래그하여 ❸ 지름 5mm의 원을 그립니다.



4. ❶ [선택 도구]로 전환하여 ❷ 원에도 파란색을 칠한 다음 ❸ [사각형 프레임]으로 가져가 살짝 포개 놓습니다.
tip [안내선]이 나타나지 않았다면 ❺번 실행 전, 동시에 선택하여 [컨트롤 패널]의 [수직 가운데 정렬]을 먼저 실행한 후 두 개체가 정확하게 일치하도록 만듭니다.



5. ❶ [Shift] 키를 누른 상태에서 ❷ [선택 도구]로 [사각형 프레임]을 클릭하여 ❸ 원과 사각형을 [동시에 선택] 한 다음 ❹ [개체] > ❺ [패스파인더] > ❻ [더하기]를 실행합니다.



6. ❶ [Ctrl]+[Alt]+0을 누른 후 ❷ [편집] > [단계 및 반복]을 실행하여 ❸ [격자로 만들기] 해제하고 ❹ [세로] 10mm, [가로 ] 0mm, ❺ [개수] 22를 지정한 다음 ❻ <확인>을 클릭합니다.

[단계 및 반복]은 항상 [오프셋]을 먼저 지정하고 [개수]는 화살표를 클릭하여 [추가]되는 수를 확인하며 작업하는 것이 좋습니다. [미리 보기]가 기본으로 체크되어 있습니다.



7. 개체가 복사되더라도 [원본 개체]는 선택되지 않고 [분리된 상태]입니다. ❶ [Shift] 키를 누른 상태에서 [선택 도구]로 [첫 번째 개체]를 클릭하여 [모두 선택] 한 후 ❷ [개체] > [패스파인더] > [더하기]를 실행합니다.



8. ❶ [Shift] 키를 누른 채 [흰색 프레임]을 클릭하여 흰색 [사각형 프레임]과 천공할 개체를 [동시에 선택] 한 후 ❷ [개체] > [패스파인더] > [빼기]를 실행합니다.



9. ❶ [개체] > [효과] > [그림자]를 실행하여 ❷ [불투명도] 30%, ❸ [거리] 2mm, ❹ [크기] 3mm로 설정한 후
❺ <확인>을 클릭하여 [그림자 효과]를 적용합니다.



3. 사진 프레임 만들기

1. ❶ [사각형 프레임 도구]로 전환하여 ❷ [사각형 프레임]을 그린 다음 ❸ [획 두께]를 10pt로 지정하고 ❹ [획 색]을 노란색으로 지정합니다.



2. ❶ [선택 도구]로 전환하여 ❷ [사각형 프레임]의 크기를 늘려 ❸ [노란색 테두리]가 좌측 그림처럼 되도록 ❹ 위치시킵니다.
❺ 상단과 오른쪽은 노란색 테두리가 [도련선]을 벗어나게 만듭니다.



3. ❶ [파일] > [가져오기] ([Ctrl]+D)를 실행하여 ❷ 사진을 삽입한 다음 ❸ [개체] > [맞춤] > [비율에 맞게 프레임 채우기] ([Shift]+[Ctrl]+[Alt]+C)로 사진을 프레임에 맞추고 ❹ [획 색]을 흰색으로 변경합니다.



4. ❶ [사진] 프레임이 선택된 상태에서 ❷ [Shift] 키를 누른 채 천공된 프레임을 클릭하여 두 개를 [동시에 선택]한 후 ❸ [참조점]을 좌상점으로 지정하여 ❹ [개체] > [변형] > [회전]을 실행, ❺ [각도] 3을 입력한 후 ❻ <확인>을 클릭합니다.

실행 순서
① 사진 프레임 선택
② [Shift]+[천공된 프레임] 클릭
③ [참조점] 좌상점 클릭
④ [개체] > [변형] > [회전] > [각도] > 3 입력
⑤ <확인> 클릭





5. ❶ [사각형 프레임 도구]로 전환한 후 ❷ 바닥을 클릭하여 ❸ 사각형 설정 창에 ❹ [폭] 100mm, [높이] 60mm를 입력한 다음 ❺ <확인>을 클릭하여 [사각형 프레임]을 만듭니다.



6. ❶ [획 두께] 10pt, ❷ [칠 색]과 [획 색]을 흰색으로 지정한 다음 ❸ [선택 도구]로 변경한 후 ❹ 사진을 불러와 ❺ [비율에 맞게 프레임 채우기]를 실행하여 ❻ 아래의 그림처럼 여백 우하단에 [배치]합니다.



4. 효과 적용하여 순서 배치하기

1. ❶ [개체] > [효과] > [그림자]를 실행하여 ❷ [불투명도] 30%, ❸ [거리] 2mm, ❹ [크기] 3mm로 설정한 후 ❺ <확인>을 클릭하여 그림자 효과를 적용합니다.



2. ❶ [개체] > [변형] > [크기 조정]을 실행하여 ❷ [비율] 100%로 설정한 후 ❸ <복사>를 클릭하여 프레임을 복사합니다.



3. ❶ [선택 도구]를 프레임 위에 올리면 ❷ [내용 잡기 도구]라는 [둥근 포커스]가 생깁니다. ❸ [내용 잡기 도구]를 클릭하여 사진을 선택한 후 ❹ [Delete] 키를 눌러 삭제합니다.



4. ❶ 다시 한번 클릭하여 선택한 후 ❷ [개체] > [배치] > [맨 뒤로 보내기] ([Shift]+[Ctrl]+[ )를 실행한 다음 ❸ [개체] > ❹ [배치] > ❺ [앞으로 가져오기] ([Ctrl]+])를 실행합니다.

편집을 원활하게 하기 위해 W 키를 눌러가며 [미리 보기 모드]와 [표준 모드]를 빈번하게 전환하며 작업합니다.

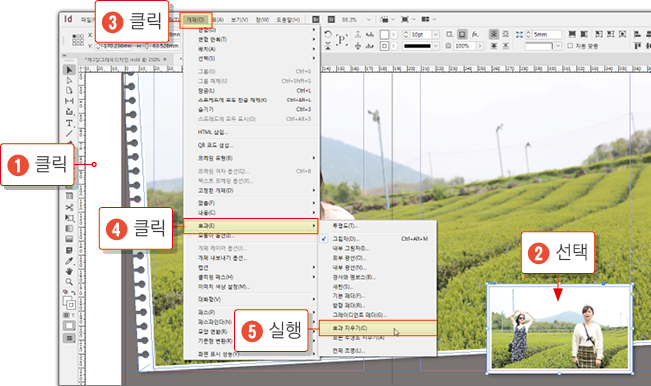

5. 사진이 겹치는 부분의 그림자를 제거하여 [흰색 테두리]가 [서로 연결] 되도록 만들겠습니다. ❶ 마우스로 빈 공간을 클릭하여 [모든 선택]을 해제한 다음 ❷ 작은 사진 프레임을 [다시 클릭]하여 선택한 상태에서 ❸ [개체] > ❹ [효과] > ❺ [효과 지우기]를 실행합니다.



6. ❶ 다소 복잡한 과정을 거쳐 사진이 [겹치는 부분]의 그림자를 없애 ❷ 테두리를 [연결] 시키는 작업이 완료되었습니다.



5. 기타 액세서리 개체 만들기

1. ❶ 문서의 [좌측 끝] 부분에 ❷ 폭 40mm의 [직사각형]을 전체 길이로 그린 다음 ❸ [배경 색]과 동일한 색상을 칠한 후 ❹ [불투명도]를 35%로 조정합니다.

배경과 동일한 색상 짙은 갈색 : #7b7473



2. ❶ [참조점]을 좌하점으로 설정한 다음 ❷ [개체] > [변형] > [회전]을 실행하여 ❸ 3도를 그대로 입력하고 ❹ <확인>을 클릭합니다.



3. ❶ 개체가 기울며 [도련선]을 이탈했으므로 ❷ [선택 도구]로 잡아 내려 [오른쪽 끝]을 맞춰 놓습니다.



4. ❶ [사각형 프레임 도구]로 ❷ 50x20mm 크기의 사각형을 그린 후 ❸ [선택 도구]로 ❹ 조금 전에 길게 그려 회전시킨 [사각형 프레임]을 클릭한 다음 ❺ [컨트롤 패널]의 [색상 견본 패널]에서 ❻ [칠 색]을 클릭한 채로 ❼ 방금 만든 사각형으로 드래그하면 ❽ 색상이 복사됩니다.



5. ❶ [선택 도구]로 작은 직사각형 프레임을 [다시 클릭]한 다음 ❷ [개체] > [모퉁이 옵션]을 실행하여 ❸ 오른쪽 하단의 [모서리]만 3mm로 둥글게 ❹ 만듭니다.



6. ❶ [개체] > [변형] > [회전]을 실행하여 ❷ [각도] 3으로 지정하고
❸ <확인>을 클릭하여 ❹ 전체적으로 왼쪽으로 [기운 듯한 이미지]를 완성합니다.



7. ❶ [문자 도구]로 [텍스트 프레임]을 클릭한 후 ❷ [이니셜]을 입력하여 ❸ 옵션을 지정한 다음 ❹ 아래에도 약간의 [소개 글]을 적어 넣어 [스케치북 만들기]를 마무리합니다.



8. ❶ 두 페이지인 [스프레드]에 하나의 이미지를 삽입하여 구성한 [레이아웃]은 ❷ 시작하기에서 만든 [가운데 그림자]를 적용하여 잘리는 부분이 없는지 [확인]하는 것이 좋습니다.





요점 정리

과정이 복잡하긴 하지만 다양한 오브젝트를 제작할 수 있는 기법을 동원하여 스케치북 앨범 초안을 만들어 보았습니다. 패스파인더와 프레임의 계층적 배치를 활용한 다양한 기법으로 하나하나 순서대로 따라 하다 보면 어느새 레이아웃이 만들어지는 색다른 재미를 느낄 수 있는 예제입니다.



1. [새 문서]를 만들어 [두 페이지] 추가합니다.
2. [사각형 프레임]을 그린 후 [짙은 갈색]으로 칠한 다음 [잠금]을 실행합니다.
3. [사각형 프레임]을 하나 더 그린 다음 [흰색]으로 칠합니다.
4. 상단 모서리 부분에 작은 [사각형 프레임]을 그린 후 파란색으로 칠합니다.
5. [타원 프레임 도구]를 선택하여 [작은 원]을 그린 후 파란색으로 칠합니다.
6. [선택 도구]로 파란색 원을 파란색 사각형에 포개 놓습니다.
7. 두 프레임을 [동시에 선택]하여 [패스파인더 더하기]를 실행합니다.
8. [단계 및 반복]을 실행하여 개체를 복사합니다.
9. 복사본과 원본을 [동시에 선택]하여 [패스파인더 더하기]를 실행합니다.
10. 더하여 하나가 된 [개체]와 아래 [사각형 프레임]을 동시에 선택한 후 [패스파인더 빼기]를 실행합니다.
11. [그림자 효과]를 적용합니다.
12. [사각형 프레임 도구]로 사진이 들어갈 [사각형 프레임]을 그립니다.
13. [사각형 프레임]의 테두리를 지정한 두께로 만들고 색상을 칠하여 [도련선] 밖에 위치하도록 배치합니다.
14. 사진을 불러와 비율에 맞게 프레임에 채운 후 [획 색]을 흰색으로 변경합니다.
15. 사진 프레임과 천공된 개체를 [동시에 선택]하여 회전시킵니다.
16. [사각형 프레임 도구]로 작은 [사진 프레임]을 그린 후 사진을 불러와 비율에 맞게 프레임을 채웁니다.
17. [그림자 효과]를 적용합니다.
18. 프레임을 [복제]하여 사진을 [삭제]하고 맨 뒤로 보낸 후 다시 [앞으로 가져오기]를 실행합니다.
19. 사진이 겹치는 부분의 [그림자]를 제거합니다.
20. 문서의 좌측 끝에 긴 [사각형 프레임]을 그려내려 [짙은 갈색]을 칠한 다음 [불투명도]를 조정한 후 [회전] 시킵니다.
21. [사각형 프레임 도구]로 [타이틀 바]로 사용할 프레임을 그린 후 [짙은 갈색]으로 칠합니다.
22. [모퉁이 옵션]으로 우 하단을 [둥글게 처리] 한 후 [회전] 시킵니다.
23. [문자 도구]로 이니셜을 입력하고 [타이틀 바]의 [불투명도]를 조정하여 마무리합니다.
24. [그림자]를 삽입하여 제본했을 때 가려지는 피사체가 없는지 확인합니다.
